„Die Scheibe sieht doch noch gut aus." – Einer der teuersten Sätze im Maschinenbau. Denn die kritischen Schäden an einer Maschinenschutzscheibe sieht man oft nicht, bis sie im Ernstfall versagt. Und dann ist es zu spät.
Dieser Ratgeber zeigt Ihnen praxisnah, woran Sie den Austauschzeitpunkt erkennen, welche Signale wirklich kritisch sind und wie Sie eine belastbare Entscheidung treffen: Weiter betreiben oder austauschen?
Das Wichtigste in Kürze
- Nicht jede sichtbare Beschädigung bedeutet sofortigen Austausch – aber viele unsichtbare Schäden schon
- Die wichtigsten Warnsignale: Risse jeder Art, Eingrabungen, Vergilbung, Trübung, Delamination, tiefe Kratzer, Kantenschäden u.a.
- Bei Werkzeugbruch oder Crash immer sofortige Detailprüfung durch befähigte Person
- Kein festes Norm-Intervall: ISO 23125, ISO 16090-1 und ISO 16089 schreiben zustandsabhängige Prüfung vor – das konkrete Austauschintervall legt der Maschinenhersteller in der Betriebsanleitung fest
- Der zu späte Austausch kann das Zehnfache kosten – durch Unfall, Haftung und Stillstand
1. Warum der richtige Austauschzeitpunkt so wichtig ist
Eine Maschinenschutzscheibe ist kein Verbrauchsmaterial wie ein Filter oder ein Kühlmittelschlauch. Sie ist das letzte Bauteil zwischen einem unkontrollierten Werkzeugbruch und dem Bediener. Ihre Aufgabe: eine ggf. tödliche kinetische Energie abfangen und den Menschen schützen.
Zwei Fehler sind gleichermaßen teuer:
- Zu früher Austausch: Funktionierende Scheiben werden ersetzt, das kostet Geld und Stillstandszeit
- Zu später Austausch: Eine versagte Scheibe bedeutet im schlimmsten Fall Personenschaden, mindestens aber Maschinenschäden, Produktionsausfall und rechtliche Konsequenzen
Die richtige Balance liegt nicht in einem starren Datum, sondern in einer zustandsorientierten Bewertung – ergänzt um die normativen Mindestintervalle.
2. Die versteckten Gefahren – unsichtbare Materialdegradation
Das Tückische an Maschinenschutzscheiben: Materialalterung ist meistens unsichtbar, bis es zu spät ist. Die wichtigsten unsichtbaren Schadensmechanismen:
Chemische Materialdegradation bei Polycarbonat
Kühlschmierstoffe, Lösemittel und Reinigungsmittel greifen Polycarbonat auf molekularer Ebene an. Die Folge: Das Material wird spröde – ohne dass das mit bloßem Auge erkennbar ist. Die Anhänge B der ISO 16089 und ISO 16090-1 (Bild B.2) zeigen den typischen Verlauf: ungeschütztes Polycarbonat verliert über die Nutzungsdauer signifikant an Rückhaltevermögen – bei intensivem KSS-Kontakt fällt die Restkapazität auf einen Bruchteil des Ausgangswerts. Geschützte Verbundscheiben (PC + Glas + Kantendichtung) zeigen dagegen kaum Verlust.
Spannungsrissbildung
Mechanische Spannungen (z.B. durch Vibration oder Einbauspannung) in Kombination mit Chemikalien führen zu Haarrissen an Polycarbonat. Diese sind oft nur mit einer starken Lampe im Schräglicht erkennbar. Jeder dieser Risse ist eine Sollbruchstelle.
Delamination bei VSG und Safety-Glass
Bei Verbundsicherheitsglas und Safety-Glass kann sich die Folien-Zwischenschicht mit der Zeit von den Glasschichten ablösen – oft zuerst an den Kanten. Sobald das passiert, ist die Splitterbindung des Verbunds nicht mehr gewährleistet.
UV-Alterung und Vergilbung
UV-Licht und Sauerstoff führen bei Polycarbonat zur Vergilbung und reduzierten Durchsichtigkeit. Gleichzeitig geht Schlagfestigkeit verloren. Bei Safety-Film kann sich zusätzlich die Schutzfolie blasig verziehen oder milchig werden.
Eine vergilbte Polycarbonat-Scheibe hat nicht nur ein ästhetisches Problem – sie hat ein Sicherheitsproblem. Vergilbung ist ein sichtbares Zeichen fortgeschrittener Materialversprödung. Die Schlagfestigkeit kann dramatisch reduziert sein, ohne dass man es der Scheibe ansieht.
3. Die wichtigsten Warnsignale
Diese Warnsignale sollten Sie als Betreiber kennen – geordnet nach Kritikalität:

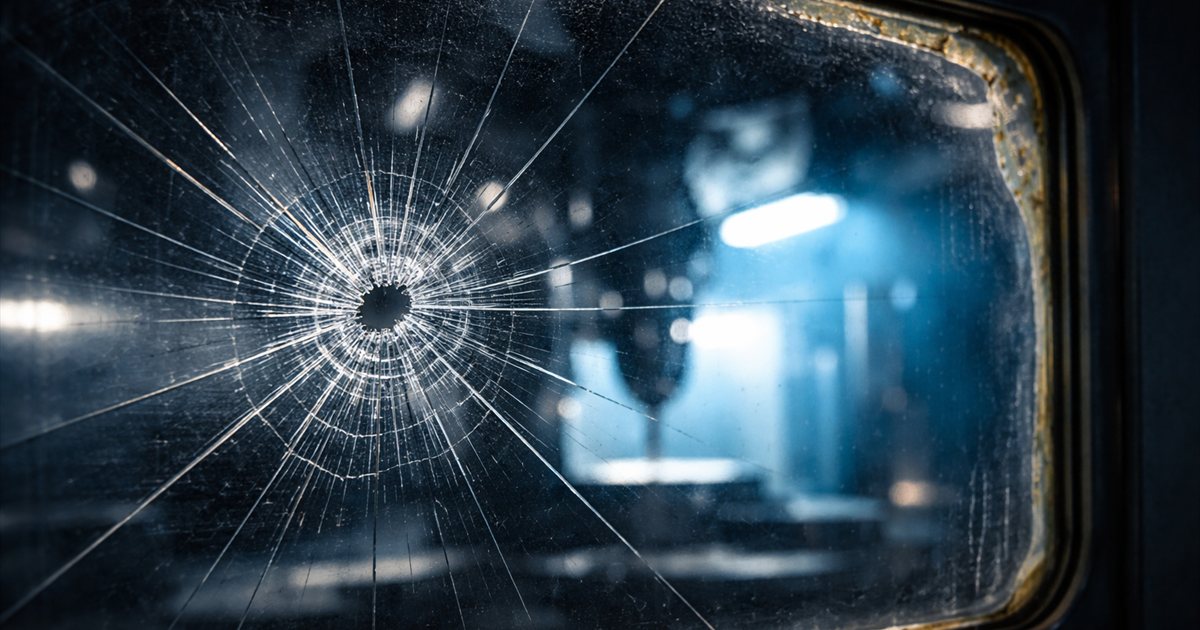

Risse, Sprünge oder Haarrisse
Jeder erkennbare Riss – auch feine Spannungsrisse, oft nur im Schräglicht mit Taschenlampe sichtbar – ist eine Sollbruchstelle. DGUV FBHM-040 fordert sofortigen Austausch.
Sofort austauschenDurchschlag oder Eingrabung
Ein Werkzeugbruchstück hat Material abgetragen. Die verbleibende Wandstärke entspricht nicht mehr dem Auslieferungsmaß. Scheibe muss raus.
Sofort austauschenStarke Trübung oder Vergilbung
Sichtbares Zeichen fortgeschrittener Materialversprödung bei Polycarbonat – Schlagfestigkeit reduziert. ISO 16089 §7.2 e): „milchig oder blind" → sofortiger Austausch.
Sofort austauschenDelamination (Schichttrennung)
Bei VSG und Safety-Glass sichtbare Ablösung der Folien-Schicht vom Glas – oft an den Kanten. Splitterbindung nicht mehr gewährleistet.
Sofort austauschenTiefe oder strukturelle Kratzer
Kratzer, die mit dem Fingernagel deutlich als Stufe spürbar sind, reduzieren die effektive Wandstärke und wirken als Sollbruchstelle (DGUV FBHM-040).
Austausch einplanenÜberschrittenes Hersteller-Intervall
Vom Maschinenhersteller in der Betriebsanleitung festgelegtes Austauschintervall überschritten oder Haltbarkeitsdatum des Scheibenherstellers erreicht.
Austausch einplanenKantenschäden
Kleine Absplitterungen an den Kanten von VSG. Bei größeren Kantenschäden oder Ausweitung: Austausch.
Beobachten / BewertenWellige oder blasige Folie
Bei Safety-Film löst sich die äußere Schutzfolie stellenweise. KSS- und Späne-Schutz ist lokal nicht mehr gegeben.
Beobachten / BewertenLockerer Sitz in Fassung
Scheibe wackelt oder lässt sich leicht verschieben. Nicht zwingend die Scheibe selbst, aber die Schutzwirkung ist beeinträchtigt.
Beobachten / BewertenFür die Prüfung auf Mikrorisse empfiehlt sich eine starke Taschenlampe im Schräglicht. Feine Haarrisse werden dann oft erst sichtbar. Die Prüfung sollte bei ausgebauter Scheibe und in sauberem Zustand erfolgen.
4. Kritische vs. unkritische Schäden
Nicht jeder kleine Kratzer bedeutet Austausch. Die folgende Übersicht hilft bei der Einordnung:
Kritische Schäden
- Risse, Sprünge oder Haarrisse jeder Art (auch feine Spannungsrisse, nur im Schräglicht erkennbar)
- Durchschlag oder tiefe Eingrabungen
- Großflächige Vergilbung oder starke Trübung („milchig oder blind" laut ISO 16089 §7.2 e)
- Delamination mit sichtbarer Schichtablösung
- Scheibe nach Werkzeugbruch, Schleifkörperbruch oder Crash
- Größere Kantenabsplitterungen oder ausweitende Kantenrisse
Einplanen: tiefe/strukturelle Kratzer, überschrittenes Hersteller-Austauschintervall.
Unkritische Befunde
- Oberflächliche Kratzer ohne fühlbare Stufe (Fingernagel-Test)
- Leichte Verunreinigungen (Fett, Öl, KSS-Reste)
- Minimale Trübung an Randzonen
- Leichte Folien-Welligkeit ohne Ablösung
- Einzelner kleiner Kantenabsplitter < 2 mm
- Normale Gebrauchsspuren ohne Tiefenwirkung
- Dichtungen mit leichter Abnutzung
- Leichte Verformung ohne Spannungsrisse
Wenn Sie sich unsicher sind, ob ein Schaden kritisch oder unkritisch ist: Dokumentieren Sie ihn mit Foto und Datum und lassen Sie die Scheibe im nächsten Prüftermin durch eine befähigte Person bewerten. Bei akutem Verdacht: Maschine stilllegen und externe Bewertung anfordern.
5. Material-spezifische Austauschsignale (PC vs. VSG)
Polycarbonat und Verbundsicherheitsglas altern unterschiedlich. Wer das Material seiner Scheibe kennt, erkennt auch die typischen Warnsignale schneller:
Polycarbonat (PC) / Safety-Film
Thermoplast mit Schutzfolie
- Vergilbung: gelblicher Schleier, beginnt meist an Rändern
- Mikrorisse: Haarrisse durch KSS-Angriff und Spannung
- Trübung: milchige Oberfläche durch Chemieangriff
- Oberflächen-Aufquellen: raue, weiche Stellen
- Folien-Delamination: Folie löst sich lokal
- Blasenbildung unter Folie: KSS hat sich eingeschlossen
- Versprödung: bei Leichtem Stoß harte Risse statt elastischer Verformung
Verbundsicherheitsglas (VSG) / Safety-Glass
Glas mit Folienverbund / PC-Schicht
- Kantenabsplitterungen: kleine Stücke brechen an den Kanten aus
- Delamination: Folie zwischen Glasschichten löst sich ab
- Trübung der Folie: gelbliche oder milchige PVB-Schicht
- Thermische Spannungsrisse: typisch nach schnellen Temperaturwechseln
- Sprünge (Riss-Muster): nach Schlag sichtbares Rissbild, Folie hält Splitter
- Wasser-/Feuchteeintritt: Schlierenbildung zwischen Schichten
- Kratzer im Glas: unter 0,3 mm unkritisch, darüber prüfen
6. Normative und gesetzliche Austauschpflichten
Neben der zustandsorientierten Bewertung gibt es verbindliche Pflichtintervalle aus Normen und Herstellerangaben, die unabhängig vom sichtbaren Zustand eingehalten werden müssen:
| Quelle | Maschinentyp | Was die Quelle wirklich vorschreibt |
|---|---|---|
| ISO 23125 §5.13.1 e) |
Drehmaschinen | Kein festes Intervall. Pflicht zu Werkstoffwahl mit Rundumschutz (z.B. mehrschichtige/laminierte Konstruktion), um Alterung über die Maschinenlebensdauer zu verhindern. |
| ISO 16090-1 §6.3.1 g) |
Fräs- und Bearbeitungszentren | Kein festes Intervall. Maschinenhersteller muss Sichtprüfungs- und Austauschintervalle in der Betriebsanleitung festlegen (Verweis auf Bild B.2 / Alterungskurve). |
| ISO 16089 §7.2 e) + A.2.6 |
Schleifmaschinen | Kein festes Intervall. Zustandsabhängige Kriterien (Risse, Beulen, KSS-Eindringung, milchig/blind) plus Hinweis auf „begrenzte Verwendungsdauer" von Polycarbonat – konkretes Datum vom Hersteller. |
| BetrSichV § 14 | Alle Maschinen | Prüfung durch befähigte Person in angemessenen Zeitabständen (typischerweise jährlich) – Pflicht des Betreibers. |
| Herstellerangabe (Betriebsanleitung) |
Maschinenspezifisch | Bindend. Was der Maschinenhersteller dokumentiert, ist das maßgebliche Intervall. |
| DGUV FBHM-040 | Alle Maschinen | Bei fehlender Herstellerangabe gilt das „Haltbarkeitsdatum" des Scheibenherstellers als Stand der Technik. |
| Nach Ereignis | Alle Maschinen | Sofortige Detailprüfung nach Werkzeugbruch, Schleifkörperbruch, Crash oder KSS-Eindringung – meist Austausch. |
„Die Norm schreibt einen Austausch alle X Jahre vor" – das hört man oft, stimmt aber so nicht. Weder ISO 23125, ISO 16090-1 noch ISO 16089 enthalten ein festes Pflichtintervall. Alle drei Normen verlangen zustandsabhängige Prüfung und verweisen für das konkrete Intervall auf die Betriebsanleitung des Maschinenherstellers. Liegt diese nicht vor, gilt nach DGUV FBHM-040 das „Haltbarkeitsdatum" des Scheibenherstellers.
Trotzdem gilt: Bei Schleifmaschinen (ISO 16089) sind die kinetischen Energien beim Schleifkörperbruch und die KSS-Belastung besonders hoch. Ein proaktiver, eng gestaffelter Austausch ist hier sicherheitstechnisch besonders sinnvoll – auch wenn die Norm ihn nicht datumsgenau vorgibt.
7. Entscheidungsbaum: Austauschen oder weiter betreiben?
Folgen Sie diesen Fragen Schritt für Schritt. Schon eine Antwort „Ja" in einem roten Bereich bedeutet: Scheibe raus.
JA → sofort austauschen NEIN → weiter zu 2
JA → Detailprüfung Pflicht, meist Austausch NEIN → weiter zu 3
JA → austauschen NEIN → weiter zu 4
JA → austauschen NEIN → weiter zu 5
JA → Detailprüfung durch befähigte Person, meist Austausch NEIN → weiter zu 6
JA → Instandsetzung oder Austausch NEIN → Weiterbetrieb mit dokumentiertem Zustand
8. Dringlichkeits-Ampel: Wann muss die Scheibe sofort raus?
Nicht jeder Schaden hat die gleiche Dringlichkeit. Die Ampel gibt eine schnelle Orientierung:
Grün – Weiterbetrieb
Zustand akzeptabel, keine kritischen Befunde. Dokumentation der Sichtprüfung reicht.
- Nur oberflächliche Kratzer
- Normale Gebrauchsspuren
- Intervall nicht überschritten
Gelb – Austausch einplanen
Verschlechterung erkennbar, aber nicht akut gefährlich. Austausch in den nächsten Wochen planen und einkaufen.
- Tiefe, strukturelle Kratzer (Fingernagel als Stufe spürbar)
- Hersteller-Austauschintervall läuft aus
- Erste Anzeichen von Vergilbung an Randzonen
Rot – Sofort austauschen
Scheibe darf nicht mehr weiter verwendet werden. Maschine stilllegen oder sofort ersetzen.
- Risse, Sprünge oder Haarrisse jeder Art
- Durchschlag oder Eingrabung
- Großflächige Vergilbung oder starke Trübung
- Delamination
- Nach Werkzeugbruch, Schleifkörperbruch oder Crash
9. Die 12-Punkte-Austausch-Checkliste
Diese Checkliste begleitet Sie strukturiert durch eine vollständige Bewertung – von der Sichtprüfung bis zur Austauschentscheidung:
- Alter der Scheibe prüfen: Wann wurde sie eingebaut? Liegt ein Pflichtintervall in der Vergangenheit?
- Sichtprüfung Gesamtfläche: Gibt es sichtbare Risse, Sprünge oder Durchschläge? Wenn ja → sofortiger Austausch.
- Vergilbungs- und Trübungstest: Gegen weißen Hintergrund halten – gelbliche oder milchige Bereiche?
- Schräglicht-Prüfung: Scheibe mit starker Lampe im flachen Winkel ableuchten – werden Mikrorisse sichtbar?
- Oberflächen-Tastprüfung: Mit dem Fingernagel über Kratzer fahren – deutlich spürbare Stufe = tiefer, struktureller Kratzer (austauschrelevant nach DGUV FBHM-040). Glatt überfahrbar = oberflächlich.
- Delamination prüfen: Kanten und Übergangszonen auf sichtbare Schichtablösungen kontrollieren.
- Folien-Zustand (bei Safety-Film): Ist die Folie intakt, wellig, blasig oder löst sie sich ab?
- Wandstärke prüfen: Mit Messschieber an mehreren Stellen messen und mit dem ursprünglichen Auslieferungsmaß vergleichen (Hersteller-Datenblatt der Scheibe oder Maschinenbetriebsanleitung). Materialabtrag durch Eingrabungen, tiefe Riefen oder Spanflug ist ein Austauschgrund. Bei fehlender Referenz: Vergleichsmessung an einer ungenutzten oder abgedeckten Randzone.
- Kantenzustand: Absplitterungen, Risse oder Eckenschäden? Größe in mm notieren.
- Sitz in Fassung: Spielfreier Sitz? Dichtungen intakt? Schrauben angezogen?
- Dokumentation prüfen: Liegt die letzte Prüfung dokumentiert vor? Ist das nächste Intervall bekannt?
- Austauschentscheidung treffen: Mit Dringlichkeits-Ampel (grün/gelb/rot) klassifizieren und schriftlich festhalten. Bei rot: Ersatzscheibe bestellen und Einbau koordinieren.
Top Seal stellt diese Checkliste auf Anfrage als druckbares PDF zur Verfügung – passend zum Prüfservice. Ideal für die systematische Bewertung direkt an der Maschine.
10. Rechtzeitig vs. zu spät – ein Kostenvergleich
Viele Betreiber zögern den Austausch hinaus, um Kosten zu sparen. Der Vergleich zeigt: Die Rechnung geht selten auf.
| Szenario | Typische Kosten | Weitere Folgen |
|---|---|---|
| Planmäßiger Austausch | 800 – 3.500 € je nach Scheibe | 2–4 h Stillstand, geplante Wartung |
| Notaustausch nach Schadensfall | 1.500 – 5.000 € (Express) | Ungeplanter Stillstand, oft Produktionsstopp |
| Scheibenversagen mit Maschinenschaden | 10.000 – 50.000 €+ | Mehrtägiger Ausfall, Ersatzteilbeschaffung |
| Scheibenversagen mit Personenschaden | Sechsstellig bis Millionenhöhe | Strafverfahren (§§ 222, 229 StGB), Regress der Versicherung bei grober Fahrlässigkeit, persönliche Haftung der Geschäftsführung |
| Beanstandung bei BG-Begehung | Auflagen, Nachbesserungspflicht, ggf. Beitragsanpassung | Bei Weiterleitung an die Aufsichtsbehörde (Gewerbeaufsicht/Landesamt): Bußgeld bis 30.000 € nach BetrSichV §22 bzw. ArbSchG §25 |
Die Rechnung geht immer gegen den späten Austausch
Eine Scheibe rechtzeitig zu ersetzen kostet zwischen 800 und 3.500 €. Ein einziger Unfall kann das Zehn- bis Hundertfache kosten – von den persönlichen Folgen für Bediener und Geschäftsführung ganz zu schweigen. Die wirtschaftlich richtige Entscheidung ist fast immer der planbare Austausch im Rahmen normaler Wartung.
11. Ersatzscheiben-Service durch Top Seal
Top Seal Maschinenschutzscheiben GmbH liefert Ersatzscheiben für alle gängigen Hersteller – herstellerunabhängig, passgenau und mit kurzen Lieferzeiten. Wir unterstützen Betreiber vom ersten Verdacht über die Prüfung bis zum fertig montierten Austausch.
Unser Austausch- und Ersatzscheiben-Service
- Herstellerunabhängig: DMG MORI, Hermle, Grob, Mazak, Studer, Okuma, Mori Seiki und viele mehr – wir liefern Scheiben für alle gängigen Maschinen
- Passgenaue Fertigung: Jede Scheibe wird auf Basis Ihrer Maschine exakt nach Maß produziert
- Safety-Film oder Safety-Glass: Wir empfehlen das passende Material – basierend auf Maschinentyp, KSS-Einsatz und Gefährdungsbeurteilung
- Normkonform: ISO 23125, ISO 16090, ISO 16089 – wir stellen die passenden Konformitätsnachweise
- Schnelle Lieferung: Express-Fertigung bei Notfällen
- Montageservice: Auf Wunsch Montage vor Ort durch unsere Techniker
- Prüfservice: Kombination von Austausch und BetrSichV-konformer Dokumentation
