Maschinenschutzscheiben gehören zu den sicherheitskritischsten Bauteilen an Werkzeugmaschinen – und werden dennoch häufig unterschätzt. Dabei schützen sie den Bediener vor Werkzeugbruch, Spanflug und umherfliegenden Werkstückteilen. Eine beschädigte oder falsch dimensionierte Schutzscheibe kann schwere Verletzungen verursachen und den Betreiber haftbar machen.

Dieser Leitfaden richtet sich an Betreiber, Instandhalter, Sicherheitsbeauftragte und Einkäufer in der Metallbearbeitung. Er erklärt alles, was Sie über Maschinenschutzscheiben wissen müssen: von den richtigen Materialien über die geltenden Normen bis hin zu Ihren Prüfpflichten als Betreiber.

1. Was sind Maschinenschutzscheiben?

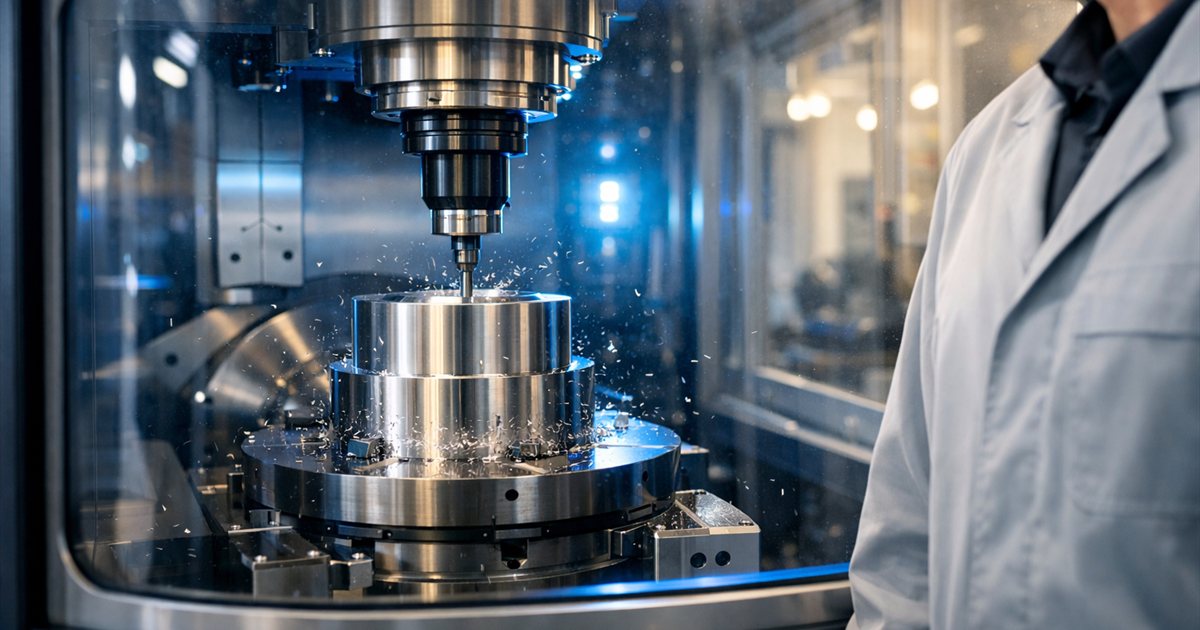

Maschinenschutzscheiben – auch Sicherheitsscheiben oder Schutzscheiben genannt – sind transparente Schutzbarrieren in der Umhausung von Werkzeugmaschinen. Sie ermöglichen dem Bediener die Sicht auf den Bearbeitungsprozess und schützen gleichzeitig vor:

• Werkzeugbruch: Beim Bruch eines Fräsers, Bohrers oder einer Schleifscheibe können Bruchstücke mit hoher Geschwindigkeit umherfliegen
• Spanflug: Heiße Metallspäne erreichen Geschwindigkeiten von mehreren hundert km/h
• Werkstückteile: Löst sich ein Werkstück aus der Spannvorrichtung, wird es zum Projektil
• Kühlschmierstoffe (KSS): Spritzer und Nebel von Kühlschmierstoffen

Je nach Maschinentyp und Gefahrenpotenzial werden unterschiedliche Anforderungen an die Scheibe gestellt – von der reinen Rückhaltung bis hin zur Durchbruchhemmung. Die relevanten Normen definieren dabei exakt, welche Prüfungen eine Scheibe bestehen muss.

2. Warum sind Maschinenschutzscheiben so wichtig?

Schutz des Bedieners

Im Ernstfall ist die Maschinenschutzscheibe die letzte Barriere zwischen dem Bediener und einem potenziell tödlichen Projektil. Bei einer CNC-Drehmaschine mit 6.000 U/min kann ein abbrechendes Werkzeugstück eine kinetische Energie entwickeln, die vergleichbar mit einem Geschoss ist. Die Schutzscheibe muss diese Energie aufnehmen und das Fragment zurückhalten.

Gesetzliche Pflicht

Maschinenschutzscheiben sind keine optionale Ausstattung. Als sicherheitsrelevantes Bauteil sind sie durch die Maschinenrichtlinie 2006/42/EG, die Betriebssicherheitsverordnung (BetrSichV) und die DGUV-Vorschriften vorgeschrieben. Der Betreiber ist dafür verantwortlich, dass die Schutzscheiben den geltenden Normen entsprechen und sich in einwandfreiem Zustand befinden.

Haftungsrisiko

Kommt es zu einem Unfall und die Schutzscheibe war beschädigt, nicht normkonform oder wurde nicht regelmäßig geprüft, haftet der Betreiber persönlich. Das kann strafrechtliche Konsequenzen haben – unabhängig davon, ob der Maschinenhersteller die Scheibe ursprünglich verbaut hat.

3. Materialien im Vergleich: Polycarbonat vs. Verbundsicherheitsglas

Bei Maschinenschutzscheiben kommen zwei Hauptmaterialien zum Einsatz. Beide haben klare Stärken – und Schwächen. Die richtige Wahl hängt von Ihrer konkreten Anwendung ab.

Polycarbonat (PC)

Polycarbonat ist ein thermoplastischer Kunststoff mit extrem hoher Schlagfestigkeit – rund 250-mal höher als bei normalem Glas. Es ist leicht, flexibel und hält enormen Stoßbelastungen stand. Deshalb wird es häufig dort eingesetzt, wo Werkzeugbruch und hoher Spanflug zu erwarten sind.

Vorteile:

• Sehr hohe Schlagfestigkeit und Bruchsicherheit
• Deutlich leichter als Glas (ca. 50 % weniger Gewicht)
• Gute Verarbeitbarkeit – Biegen, Bohren, Fräsen möglich
• Splittert nicht – bildet bei Bruch keine gefährlichen Scherben

Nachteile:

• Empfindlich gegenüber Kühlschmierstoffen (KSS) und Lösemitteln
• Neigt zu Vergilbung und Trübung über die Zeit
• Kratzempfindlicher als Glas
• Spannungsrissanfällig bei chemischer Belastung

Verbundsicherheitsglas (VSG)

Verbundsicherheitsglas besteht aus zwei oder mehr Glasscheiben, die durch eine zähe Kunststofffolie (PVB oder EVA) miteinander verbunden sind. Bei Bruch bleiben die Splitter an der Folie haften. VSG wird bevorzugt bei starkem KSS-Kontakt eingesetzt.

Vorteile:

• Hohe chemische Beständigkeit gegenüber KSS und Lösemitteln
• Kratzfester als Polycarbonat
• Keine Vergilbung – dauerhaft klare Sicht
• Splitterbindung durch Folienzwischenschicht

Nachteile:

• Schwerer als Polycarbonat
• Geringere Schlagfestigkeit – nicht für alle Anwendungen geeignet
• Kann bei extremem Aufprall durchschlagen werden

Vergleich auf einen Blick

4. Safety-Film und Safety-Glass – die Produktlinien von Top Seal

Top Seal hat das Problem der Materialwahl gelöst, indem beide Hauptmaterialien intelligent kombiniert werden. Statt sich zwischen Polycarbonat und Glas entscheiden zu müssen, erhalten Sie ein Verbundsystem, das die Stärken beider Materialien vereint.

Safety-Film (PC + Schutzfolie)

Safety-Film besteht aus einem Polycarbonat-Kern mit einer speziellen Schutzfolienbeschichtung. Die Folie schützt das Polycarbonat vor KSS-Angriff und UV-Strahlung und verlängert so die Lebensdauer erheblich.

• Einsatzbereich: Anwendungen mit hohem Spanflug und moderatem KSS-Kontakt
• Vorteil: Maximale Schlagfestigkeit durch PC-Kern, Schutz vor Vergilbung durch Folie
• Typische Maschinen: CNC-Drehmaschinen, Bearbeitungszentren mit trockenem oder minimalem KSS-Einsatz

Safety-Glass (PC + Glas)

Safety-Glass kombiniert einen Polycarbonat-Kern mit einer Glasschicht auf der Innenseite (maschinenraumseitig). Das Glas schützt das Polycarbonat vor chemischem Angriff durch Kühlschmierstoffe und bietet eine kratzfeste, chemisch beständige Oberfläche.

• Einsatzbereich: Anwendungen mit starkem KSS-Kontakt und aggressiven Medien
• Vorteil: Chemische Beständigkeit durch Glas + Schlagfestigkeit durch PC
• Typische Maschinen: CNC-Fräsmaschinen, Schleifmaschinen, Bearbeitungszentren mit Nassbearbeitung

5. Welche Normen gelten für Maschinenschutzscheiben?

Die Sicherheitsanforderungen an Maschinenschutzscheiben sind in verschiedenen Normen definiert. Welche Norm gilt, hängt vom Maschinentyp ab. Die drei wichtigsten Normen im Überblick:

Übergeordnete Regelwerke

Neben den maschinenspezifischen Normen gelten zusätzlich:

• Maschinenrichtlinie 2006/42/EG: Grundlegende Sicherheitsanforderungen für alle Maschinen in der EU
• DIN EN ISO 12100: Risikobeurteilung und Risikominderung – die Grundlage für alle Sicherheitsmaßnahmen
• BetrSichV (Betriebssicherheitsverordnung): Regelt die Pflichten des Betreibers (Prüfung, Dokumentation, Instandhaltung)
• DGUV-Vorschriften: Unfallverhütungsvorschriften der Berufsgenossenschaften
• TRBS 1201: Technische Regel zu Prüfungen von Arbeitsmitteln – inkl. Dokumentationspflicht

6. Prüfpflichten für Betreiber: BetrSichV, DGUV und TRBS

Als Betreiber einer Werkzeugmaschine sind Sie gesetzlich verpflichtet, die Maschinenschutzscheiben regelmäßig zu prüfen und den Zustand zu dokumentieren. Die Prüfpflicht ergibt sich aus mehreren Regelwerken:

BetrSichV §10 – Regelmäßige Prüfung

Die Betriebssicherheitsverordnung verpflichtet den Betreiber, Arbeitsmittel durch eine befähigte Person prüfen zu lassen. Für Maschinenschutzscheiben bedeutet das:

• Regelmäßige Sichtprüfung auf Beschädigungen
• Prüfung durch eine Person mit Sachkunde (befähigte Person nach TRBS 1203)
• Dokumentation der Prüfergebnisse

TRBS 1201 – Dokumentation

Die Technische Regel zur Betriebssicherheitsverordnung regelt die Aufbewahrungspflicht: Prüfprotokolle müssen mindestens 2 Jahre nach Ausbau der Scheibe aufbewahrt werden. Bei fehlender Dokumentation kann der Betreiber im Schadensfall nicht nachweisen, dass er seiner Prüfpflicht nachgekommen ist.

DGUV und ArbSchG §5 – Gefährdungsbeurteilung

Im Rahmen der Gefährdungsbeurteilung nach Arbeitsschutzgesetz muss der Betreiber bewerten, ob die vorhandenen Schutzscheiben den aktuellen Sicherheitsanforderungen entsprechen. Änderungen am Bearbeitungsprozess (z.B. höhere Drehzahlen, andere Werkzeuge) können eine Neubewertung erforderlich machen.

ISO 16090-1 §6.3.1 g) – Betriebsanleitung

Die Norm verlangt, dass Prüfintervalle und Austauschkriterien in der Betriebsanleitung festgelegt sind. Fehlt diese Information, sollten Sie den Maschinenhersteller oder einen spezialisierten Anbieter wie Top Seal kontaktieren.

7. Wann muss eine Maschinenschutzscheibe ausgetauscht werden?

Eine beschädigte Schutzscheibe bietet keinen ausreichenden Schutz mehr. Die Herausforderung: Nicht jeder Schaden ist sofort sichtbar. Top Seal empfiehlt eine systematische Prüfung anhand von 12 Kriterien:

Die 12 Prüfkriterien für Maschinenschutzscheiben

1. Plastische Verformung – Beulen, Dellen, dauerhafte Eindrücke
2. Risse oder Sprünge – Sichtbar oder als Haarrisse im Material
3. Beschädigte Kantenabdichtung – Aluminiumband gelöst oder beschädigt
4. KSS-Eindringen – Trübung oder milchige Verfärbung durch Kühlschmierstoff
5. Beschlagen oder Verfärbung – Feuchtigkeit zwischen den Schichten
6. Kratzer durch Spanflug – Tiefe Kratzer, die die Sicht beeinträchtigen
7. Glasbruch – Bei Safety-Glass-Scheiben: Bruch der inneren Glasschicht
8. Lockere Befestigung – Scheibe sitzt nicht mehr fest im Rahmen
9. Rahmenverformung oder Korrosion – Beeinträchtigt die Halterung
10. Unleserliche Kennzeichnung – Typenschild nicht mehr lesbar
11. Risse in der Schutzfolie – Bei Safety-Film-Scheiben
12. Eingeschränkte Transparenz – Sicht auf den Bearbeitungsprozess eingeschränkt

Schleifmaschinen – proaktiver Austausch ist Pflicht des Betreibers

Die ISO 16089 nennt zwar kein festes Pflichtintervall, fordert aber zustandsabhängige Prüfung (§7.2 e) und weist ausdrücklich auf die begrenzte Verwendungsdauer von Polycarbonat hin (A.2.6). Maßgeblich ist das vom Maschinenhersteller in der Betriebsanleitung angegebene Austauschintervall – bei fehlender Angabe das Haltbarkeitsdatum des Scheibenherstellers (DGUV FBHM-040). Bei Schleifmaschinen ist ein proaktiver Austausch in kurzen Zyklen wegen der enormen kinetischen Energien beim Schleifkörperbruch dringend zu empfehlen.

Empfohlene Prüfintervalle

8. So wählen Sie die richtige Schutzscheibe

Die Wahl der richtigen Maschinenschutzscheibe hängt von mehreren Faktoren ab. Folgende Fragen helfen Ihnen bei der Entscheidung:

Schritt 1: Maschinentyp bestimmen

Welche Maschine betreiben Sie? Daraus ergibt sich die anzuwendende Norm und damit das Anforderungsprofil an die Scheibe.

• Drehmaschine → ISO 23125
• Fräsmaschine / BAZ → ISO 16090
• Schleifmaschine → ISO 16089

Schritt 2: Bearbeitungsbedingungen analysieren

• Wie stark ist der KSS-Kontakt? – Bei starkem KSS-Einsatz: Safety-Glass bevorzugen
• Wie hoch ist das Werkzeugbruch-Risiko? – Bei hohem Risiko: Safety-Film (maximale Schlagfestigkeit)
• Welche Kühlschmierstoffe werden verwendet? – Aggressive Medien erfordern Glasschutz
• Wie hoch sind die Drehzahlen? – Höhere Drehzahlen = höhere Energien = strengere Anforderungen

Schritt 3: Scheibendimensionen ermitteln

Messen Sie die exakten Abmessungen Ihrer aktuellen Schutzscheibe (Höhe, Breite, Dicke, Radien, Ausschnitte). Top Seal fertigt jede Scheibe als Maßanfertigung – passgenau für Ihre Maschine, unabhängig vom Hersteller.

Schritt 4: Beratung nutzen

Im Zweifelsfall: Lassen Sie sich beraten. Die Kombination aus Maschinentyp, Bearbeitungsbedingungen und Norm kann komplex sein. Top Seal bietet eine kostenlose Fachberatung – von der Materialempfehlung bis zur Normzuordnung.

9. Top Seal – Ihr Spezialist für Maschinenschutzscheiben

Top Seal Maschinenschutzscheiben GmbH aus Friedrichshafen am Bodensee ist ein spezialisierter Hersteller und Lieferant von Sicherheitsscheiben für Werkzeugmaschinen. Seit der Gründung im Jahr 2010 hat sich Top Seal auf ein einziges Thema fokussiert: den Schutz des Bedieners an der Werkzeugmaschine.

Was Top Seal auszeichnet

• 100 % Spezialisierung auf Maschinenschutzscheiben – kein Gemischtwarenladen, sondern Fachkompetenz
• Maßanfertigung für jede Maschine – unabhängig vom Hersteller (DMG MORI, Mazak, Grob, Hermle, Trumpf, u.v.m.)
• Normkonforme Produkte nach ISO 23125, ISO 16090 und ISO 16089
• Eigene Produktlinien: Safety-Film und Safety-Glass – intelligente Materialkombinationen
• Kostenlose Fachberatung zu Normen, Materialien und der richtigen Scheibe
• Professioneller Prüfservice vor Ort mit 12-Punkte-Prüfprotokoll
• Deutschlandweite Lieferung – von KMU bis Großkonzern (BMW, Bosch, DLR)
